Электрический Каротаж Через Обсадную Колонну

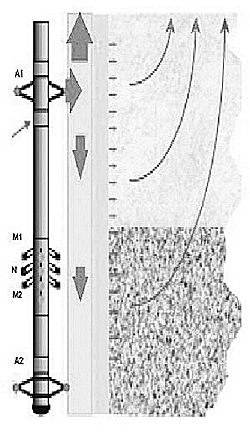

Этот метод каротажа определяет удельное электрическое сопротивление горных пород за стенкой металлической обсадной
колонны. Разности напряжений, возникающие при протекании приложенного тока по породам вокруг скважины, измеряются зондом
каротажа сопротивлений в обсаженной скважине. На обсадную стальную колонну, выполняющую роль огромного электрода, через
электроды зонда подается ток питания. Обратный токовый электрод располагается на поверхности. Как правило, это устье колонны
соседней скважины. Контакт измерительных и токовых электродов с внутренней поверхностью обсадной колонны обеспечивается
гидравлической системой прибора. Эта система создает избыточное, по отношению к скважинному, рабочее давление, вдавливает
твердосплавные заточенные наконечники электродов в тело колонны. Таким образом, влияние обсадной колонны и промывочной
жидкости отсутствует.
Условия применения метода: в вертикальных и наклонных скважинах, обсаженных пяти- и шестидюймовыми стальными колоннами,
заполненных любым типом раствора или сухих скважинах.
Технические характеристики прибора ЭКОС 31-7:
- диапазон измерения удельных сопротивлений горных пород - от 1 до 100 Ом•м
- поточечная регистрация, дискретность по глубине от 0.4 до > 1.0 м
- ток питания колонны - не менее 5 А
- электропитание прибора: постоянный ток - 250 мА; импульсный ток 7-10 Гц - до 1 А
- давление в гидросистеме относительно скважинного - 0.5 – 0.6 МПа
- привязка по глубине осуществляется при помощи аппаратуры РК с локатором муфт
Применение:
- определение удельного электрического сопротивления пород в нефтяных и газовых скважинах, обсаженных стальными колоннами,
в том числе при низкой минерализации и малой пористости, когда получение точных оценок по данным ядерных методов каротажа
проблематично
- определение положения водонефтяного (ВНК), газонефтяного (ГНК) и газоводяного (ГВК) контактов, а также коэффициента
нефтегазонасыщения (КНГ)
- мониторинг разработки нефтяных и газовых месторождений и подземных вод
- определение пропущенных продуктивных пластов и зон повторного насыщения.
