Гидромеханическая Перфорация


1. Гидрощелевая перфорация


Из существующих методов вторичного вскрытия пласта, апробированных в разных регионах и для различных типов коллекторов с учетом показателя цена - качество, и при этом принципиально решающих стоящую задачу, нам представляется наиболее эффективным метод гидромеханической щелевой перфорации (ГМЩП).

Применение этой технологии позволяет в заданном интервале эксплуатационной колонны сформировать вертикальную щель шириной 10-12 мм большой протяженности и через нее намыть каверну, воздействуя гидромониторной струей жидкости на цементное кольцо и горную породу. Данная технология заключается в том, что перфоратор, спущенный на НКТ, с помощью ролика раскатывает щель, после чего разрушает цементное кольцо и с помощью гидромониторной насадки размывает горную породу. При этом в незатронутой кольматацией части продуктивного пласта включается в работу как поровая, так и трещинная составляющие.

Как показали последние исследования, при давлениях гидромониторного воздействия на горную породу, достигающих значений 150-170 атм и времени воздействия свыше 30 минут на один погонный метр, радиус проникновения в пласт - коллектор составляет 80-100 см. Гидромониторный штуцер перфоратора, расположенный под углом 450, формирует каверну, достигающую угла естественного откоса. В процессе дальнейшей эксплуатации скважины из такой каверны ниже интервала перфорации не формируется стакан осыпавшихся пород, что позволяет извлекать нефть при расстоянии от забоя до нижнего интервала перфорации 2-3 метра.

Данный метод также позволяет селективно вскрывать продуктивные пропластки, не нарушая перемычек между ними. Гидромеханическая перфорация может производиться как на нефти, так и на других жидкостях. Естественно, идеальной жидкостью вскрытия является нефть, т. к. в этом случае гидромониторная струя, вскрывая незатронутую кольматацией часть продуктивного пласта (размывая пласт на расстояние, превышающее радиус удаленной зоны призабойной закупорки) восстанавливает его естественные, природные свойства. Единственное условие, перед проведением перфорации необходимо промывать скважину обратной промывкой не менее трех циклов во избежание вторичной кольматации пласта- коллектора.

Особенности:


  • позволяет выполнять операции по вскрытию пластов без резких ударных нагрузок на цементный камень и призабойную зону пласта, которые могут привести к образованию вертикальных техногенных трещин и, как следствие, к быстрому обводнению скважин в водонефтяных зонах;
  • при оборудовании нагнетательной линии на устье скважины жесткой обвязкой с применением вместо промывочного вертлюга бурового рукава и сальника для обратной промывки, оригинального устьевого герметизирующего устройства, допускающего расхаживание компоновки на отшлифованных штоках при давлениях до 240...320 кг/см2, перфоратор способен провести глубокий размыв горной породы до 300...400 мм, т.е. за пределы кольматированной зоны, обеспечивая многократное увеличение суммарной поверхности фильтрации и введение в разработку всех пропластков продуктивного пласта;
  • удельная площадь вскрытия продуктивного пласта на 80-90 % больше, а радиус проникновения в 2 раза выше, чем при кумулятивной перфорации;
  • технология позволяет селективно вскрывать только продуктивные пропластки, не нарушая перемычки между ними.

2. Гидромеханическая перфорация


Применение:

Для вторичного вскрытия продуктивного пласта и создания специальных отверстий для наращивания цементного камня за эксплуатационной колонной силами буровых бригад и КРС.

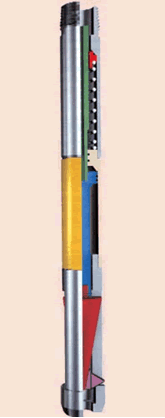

Перфоратор ПГМ способен выполнять два диаметрально противоположных отверстия в обсадной колонне 12х40 мм, длиной от 40 до 90 мм.

Принцип действия:

Преобразование гидравлической энергии жидкости в осевое движение штока и из осевого - в радиальное движение резцов.
