Испытание пластов


1. Пластоиспытание в открытом стволе

Помимо традиционного комплекта КИИ-146, в скважинах без АВПД применяется испытательное оборудование ЗПКМ2М-127; 146. Комплект удобен в работе тем, что можно создавать неоднократно повторяемое воздействие на пласт путем вращения бурильной колонны труб вправо (10 оборотов).

В скважинах с АВПД, а также, наклонно-направленных скважинах используются комплекты ИГ-Геолог-127; 146. Управление клапанами испытателя осуществляется за счет вытяжки бурильного инструмента. Существует вариант спуска сборки без циркуляционного клапана. При такой компоновке, испытатель спускается в скважину в открытом состоянии, а создание депрессии осуществляется путем закачки расчетного объема технической воды в трубы после создания нагрузки на пакер. Это является самым безопасным вариантом работ с потенциально высокодебитными и газонасыщенными объектами, обладающими высоким энергетическим потенциалом.

В комплект ИП-оборудования включен пробоотборник, связанный с клапанным механизмом испытателя. Отбор проб флюида проводится на последней КВД перед срывом с пакера.

Используется новейшая разработка ООО "Испытатель-Геолог" г. Тверь - механический ясс ЯМ1-127. Данный узел способен создавать ударное воздействие на прихваченный инструмент в течение длительного периода времени. Усилие срабатывания ясса перед спуском регулируется и составляет 8-22 т.

2. Пластоиспытание в эксплуатационной колонне


Существует несколько вариантов компоновок испытательного оборудования в зависимости от геологической и технической особенностей проведения работ.

Самое распространенное оборудование для работы в колоннах скважин - КИИ-95. Запорным устройством может служить как запорно-поворотный клапан (ЗПК), так и приставка многоцикловая (ПМ), которая позволяет фиксировать КВД посредством вытяжки инструмента.

Для скважин с АВПД используется оборудование МИК-95, способное выдерживать перепады давления до 350 кгс/см2. Главный узел комплекта - ИПЦ-95 выполнен с таким расчетом, что время его открытия, при создании нагрузки на пакер и испытательное оборудование, не зависит от пластовой температуры, что дает возможность работать при температурах до 1500C.

С целью сокращения затраченного времени на доливку во время спуска оборудования используется клапан циркуляционный доливочный (КЦУ). Заполнение труб жидкостью происходит в процессе спуска инструмента через боковые каналы и отверстия в корпусе. После спуска труб, которые должны быть заполнены жидкостью, за счет прокачки жидкости повышают давление в трубах - клапан закрыт. Для создания "прямой" и "обратной" промывок инструмент поднимается до уровня жидкости в трубах и путем создания избыточного давления в колонне труб клапан открывается.

Пластоиспытатель "ИГ-Геолог-127" также может использоваться при испытании в эксплуатационной колонне диаметром 168 мм и более.

В настоящее время широко распространена практика совмещенной работы по испытанию со свабированием. Варианты компоновок и технологические схемы работ подбираются конкретно для каждой скважины. Одним из вариантов - использование геофизической приставки, спускаемой в скважину на кабеле, для закрытия скважины на КВД внутри НКТ. Вместе с пакером, на кабеле спускается комплексная геофизическая аппаратура для визуального наблюдения за кривой восстановления забойного давления (КВД) на устье скважины. Операция зачастую сопрягается с отбором проб нефти в период записи КВД.

При компрессировании используется клапан циркуляционный многоцикловый. Предназначен для многократного осуществления циркуляции в скважине с целью проведения компрессорных откачек, а также прямых и обратных промывок.

Используются комплекты испытательного оборудования с проходным сечением, достаточным для спуска геофизического оборудования с целью проведения промыслово-геофизических исследований в процессе стоянок на притоке. Данная технология работ позволяет за один спуск НКТ осуществлять:
1. Двух-трехцикловое пластоиспытание с закрытием скважины на забое.
2. Свабирование или компрессирование.
3. Проведение промыслово-геофизических исследований.
4. Закрытие скважины на забое после длительной работы скважины с помощью компрессора или сваба.

3.1 Типовые диаграммы манометров, установленных ниже пакера, в процессе пластоиспытания скважин в открытом стволе

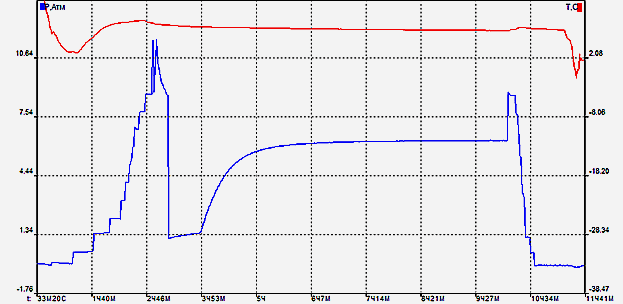

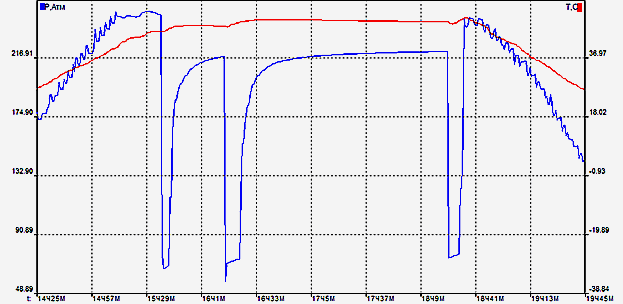

Объект проницаемый, продуктивный: Объект непроницаемый:

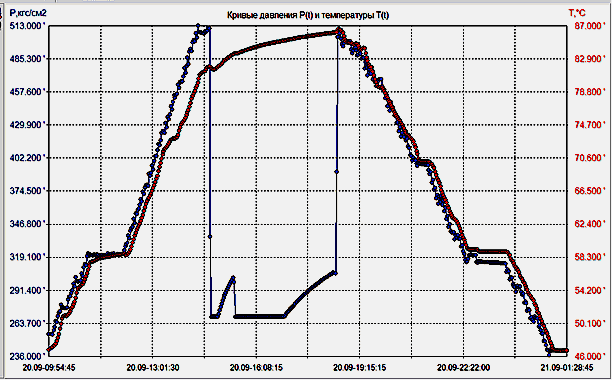

Пример испытания скважины с аномально низким пластовым давлением:

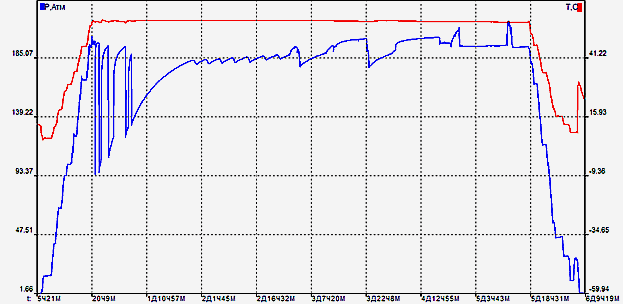

Пример проведения длительного испытания в открытом стволе с двукратной пакеровкой в технической колонне. Состав поступающей в трубы жидкости контролируется с применением ГИС-аппаратуры:

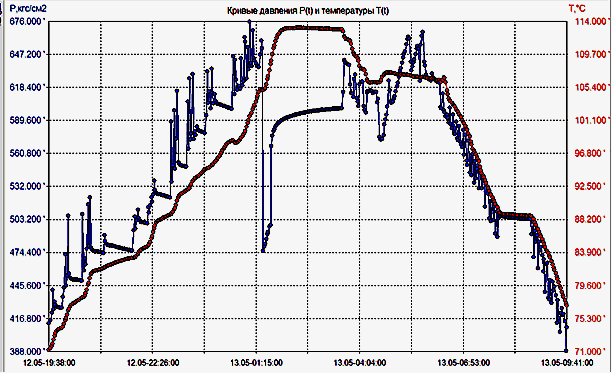

Пример испытания объекта с аномально высоким пластовым давлением:

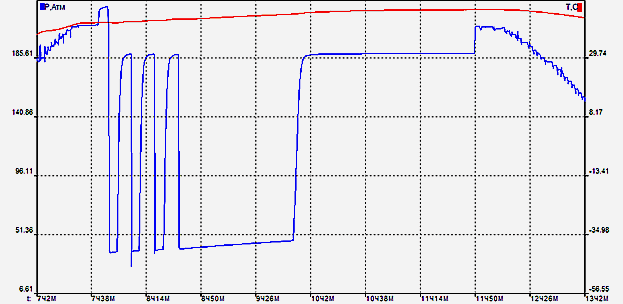

Пластоиспытание с многократным дренированием пласта:

3.2. Типовые диаграммы манометров, установленных ниже пакера, в процессе пластоиспытания скважин в эксплуатационной колонне

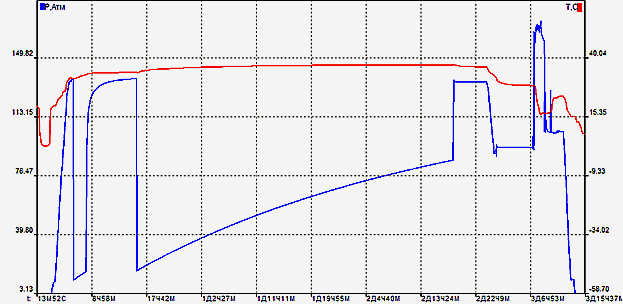

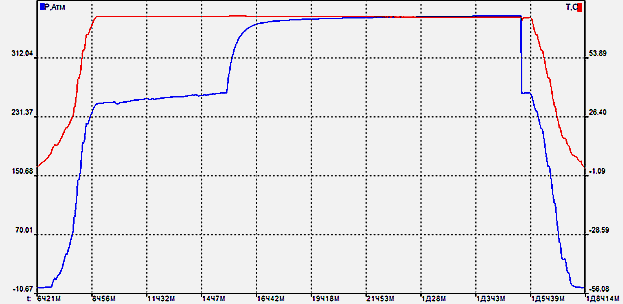

Пример проведения ГДИС с применением забойного клапана для закрытия скважины на КВД.

Четырехцикловое испытание: вывод скважины на фонтанный режим - свабирование - запись КВД - срезка циркуляционного клапана - глушение скважины:

Закрытие скважины на КВД на забое с помощью пакера, спускаемого в скважину на кабеле:

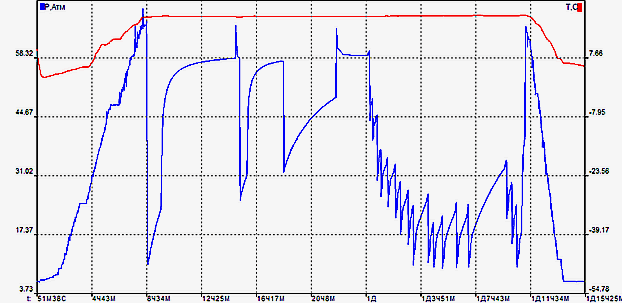

Пластоиспытание + многократное свабирование:
